■コンパス シャープ部
穂替差込径：Φ3.5mm |
◎対象コンパス |
|
| 956 33 0.3mm芯用 ￥880（本体価格 ¥800/個）

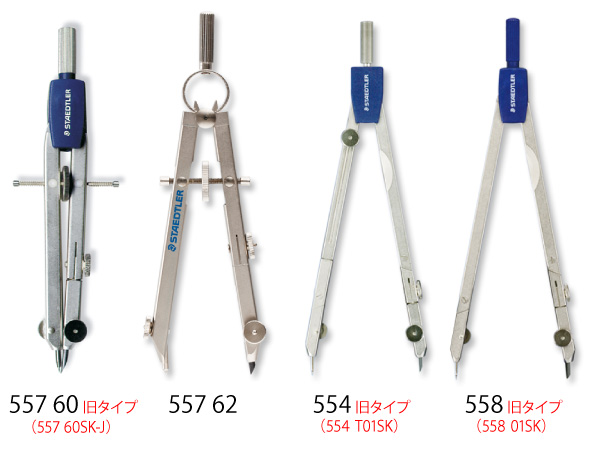

956 35 0.5mm芯用 ￥880（本体価格 ¥800/個） 956 37 0.7mm芯用 ￥880（本体価格 ¥800/個） ■対象コンパス：557 60SK-J、 557 62、 554 T01SK、 558 01SK |
|
|
 |

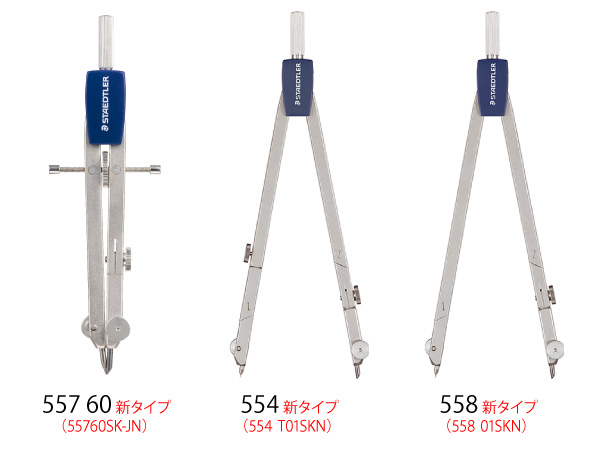

◎対象コンパス |
|
| 956 43 0.3mm芯用 ￥880（本体価格 ¥800/個）
956 45 0.5mm芯用 ￥880（本体価格 ¥800/個） 956 47 0.7mm芯用 ￥880（本体価格 ¥800/個） ■対象コンパス：554 T01SKN、 558 01SKN |
|
|
 |
◎対象コンパス |
| 956 23 0.3mm芯用 ￥880（本体価格 ¥800/個）

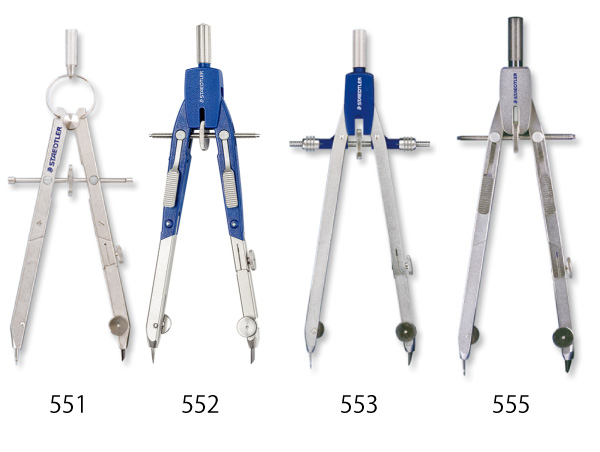

956 25 0.5mm芯用 ￥880（本体価格 ¥800/個） 956 27 0.7mm芯用 ￥880（本体価格 ¥800/個） ■対象コンパス： 551、552、553、555 |
|

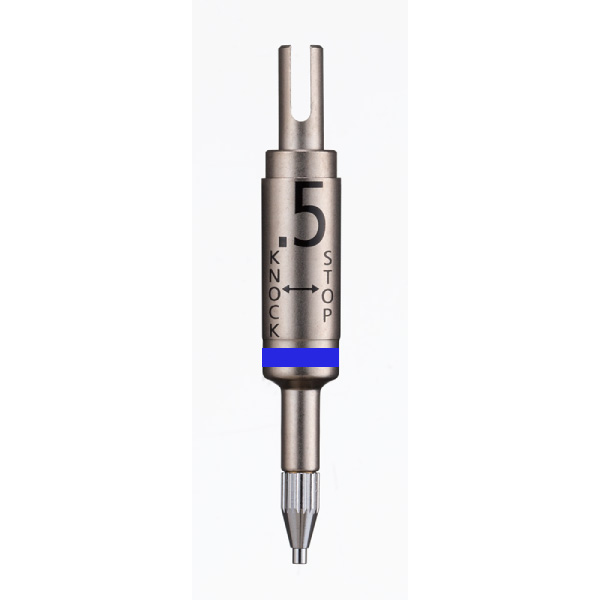

| コンパス用シャープ部の使用方法 | シャープ先端部分を左図-①の矢印方向（KNOCK側）に回し、ノック操作を行うと芯が送り出されます。 |
 |
左図-②の矢印方向（STOP側）に回すと、ノック機能がロックされ芯が固定されます。 |
| 補充用の芯は使用線幅を確認の上、シャープ芯を適当な長さに折ってお使いください。 ※セットする芯の長さの目安 差込径φ4mmの場合：30mm程度 差込径φ3.5mmの場合：20mm程度 |
|
| 芯を補充する際は、後尾のシャープ尻側の穂替差込部分（左図-③）の穴から入れてください（ペン先からは入れないでください）。2本以上入れますと故障しやすいので、必ず1本だけセットするようにしてください。 | |
|
芯詰まりが発生した場合は上図-④を矢印の方向に回して先金を取り外し、折れた芯を取り除いてください。使用の際は再度先金を取り付けてご利用ください。 |
■烏口部
マルス554(新仕様)、マルス558(新仕様)、557 60(新仕様) は以下の烏口には対応していません。
対応の烏口部、及び烏口柄は2024年秋頃に発売できるよう迅速に製作中です。
 |
 |

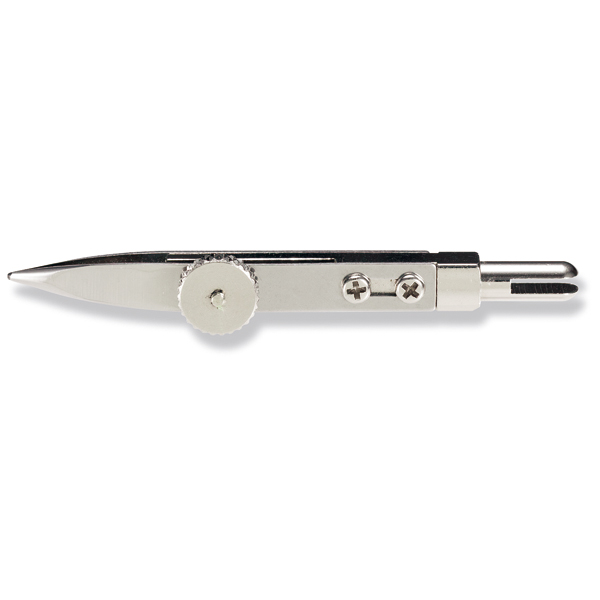

| 556 87 C2 ￥1,760（本体価格 ¥1,600/個） 対象コンパス：551 01、 552 01、 553 01、 555 03 ●大、 クロス式 ●差込：φ4mm |

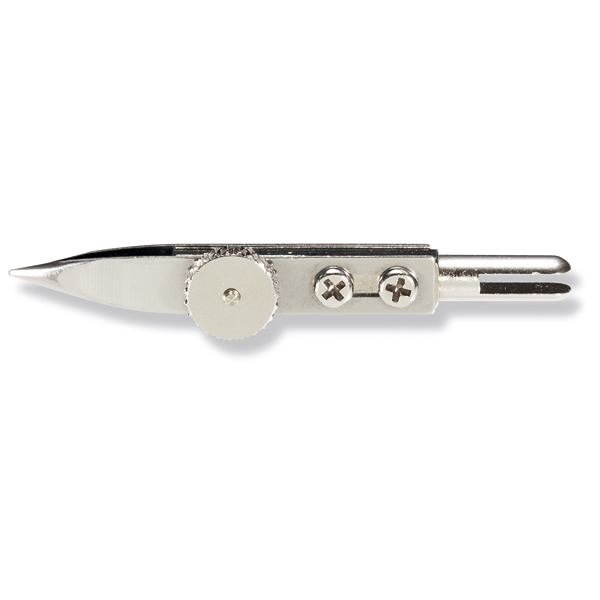

556 88 C2 ￥1,650（本体価格 ¥1,500/個） 対象コンパス：557 60SK-J、 557 62、 554 T01SK、 558 01SK ●小、 クロス式 ●差込：φ3.5mm |
■烏口柄 |
 |
 |
| 956 945 ￥440（本体価格 ¥400/個） ●556 87 C用 ●差込：φ4mm ●サイズ：75×φ6mm |

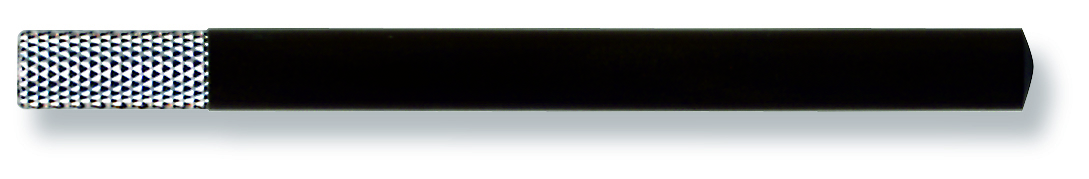

556 935 ￥385（本体価格 ¥350/個） ●556 88C2用 ●差込：φ3.5mm ●サイズ：75×φ6mm |
■554及び558 新旧製品の見分け方

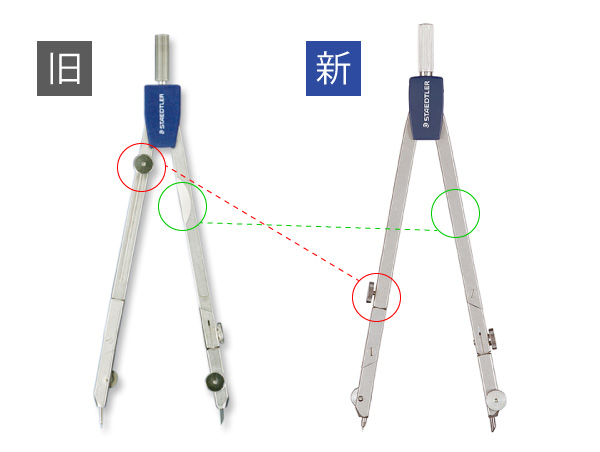

・554 ①延長機構調整ネジの取り付け位置が異なります。 旧仕様：前面 新仕様：側面 ②新仕様には脚部のグリップゾーンがありません。 |

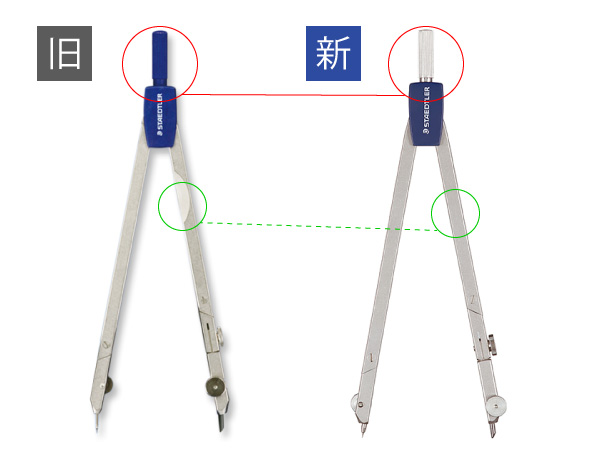

・558 ①上部パーツの材質が異なります。 旧仕様：樹脂 新仕様：メタル ②新仕様には脚部のグリップゾーンがありません。 |
